    BLD025A無刷電機驅動器

    • 產品簡介: BLD025A適用于VDC18~63V直流25A以下的三相直流無刷電機調速。本產品設計采用先進的數字信號處理器控制技術,具有扭矩大、噪音低、振動小、啟??斓忍攸c。同時,具有過壓
    • 咨詢熱線:13570023444
    • 產品詳情

    • 聯系我們

    產品特點







      加/減速時間設定                                    各種報警指示

      ◆最大電流輸出設定                                   內置電位器RV調速控制

      ◆電機堵轉力矩保持                                   外接電位器調速控制

      ◆外部模擬量信號調速控制                             PWM調速控制

        電機極數選擇                                       脈沖頻率調速控制

      ◆開閉環控制

    規格參數









    參數 最小值 額定值 最大值
    輸入電壓(VDC) 18 48 63
    輸出電流(A) 25
    霍爾信號電壓(V) 5
    霍爾驅動電流(mA) 12
    外接電位器(Ω) 10K
    輸入模擬量電壓(VDC) 5
    速度控制范圍(RPM) 20000

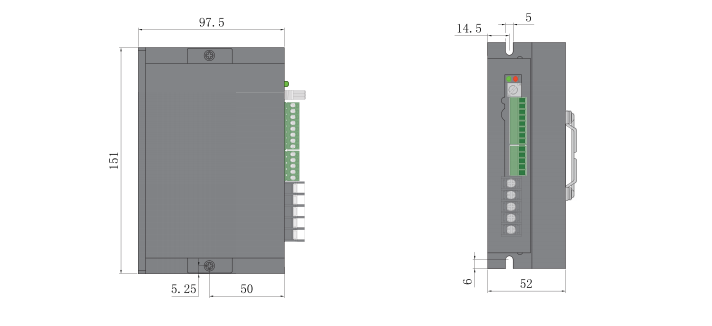

    安裝尺寸
    驅動器連接







    端子編號 信號種類 信號說明
    ALM 輸出信號   報警信號輸出端口,正常為5V出現故障時電平為0V
    SPEED   速度信號輸出端口,與電機的運轉轉速相應,輸出相對應的脈沖頻率
    BRK 控制信號   電機快速剎車信號端口,BRK端口與COM端口斷開電機為快速剎車,短接閉合為正常運行
    EN   停止信號控制端口,EN端口與COM端口斷開為電機緩慢停止,短接閉合為正常運行
    F/R   電機轉動方向控制端口,F/R端口與COM端口斷開電機為順時針轉動,短接閉合為逆時針轉動
    COM   公共端口(0V參考電平)
    SV   調速信號輸入端口,外部電位器調速時中間引出端連接此處,兩側分別接VCC與COM端口
    VCC   外部電位器電源接口
    REF+ 霍爾信號   直流無刷電機霍爾信號電源線
    HU   直流無刷電機霍爾信號HU
    HV   直流無刷電機霍爾信號HV
    HW   直流無刷電機霍爾信號HW
    REF-   直流無刷電機霍爾信號接地線
    U 電機連接   直流無刷電機U相
    V   直流無刷電機V相
    W   直流無刷電機W相
    DC- 電源連接   直流電源接入負極
    DC+   直流電源接入正極(電壓范圍:18~63VDC)


    輸出信號示意圖





    設定運行







    調速方法












    訂購:BLD025A無刷電機驅動器
