    BLD03HR高壓無刷驅動器

    • 產品簡介: BLD03HR直流無刷電機驅動器,適用于110-220VAC,3A以下三相直流無刷電機的轉速調節。本產品設計采用先進的DSP控制技術,具有大扭矩,低噪音,低振動,快速啟停等特性。同時具備
    • 咨詢熱線:13570023444
    • 產品詳情

    • 聯系我們

    產品特點







      ◆電機極對數選擇                                        加/減速時間設定

      ◆最大電流輸出設定                                      內置電位器RV調速控制

      ◆外接電位器調速控制                                    外部模擬量調速控制

      ◆脈沖頻率調速控制                                      電流、速度雙閉環控制

      ◆PWM占空比調速控制                                     RS-485通訊設定

      ◆各種報警指示

    規格參數







    電氣參數



    參  數 最小值 額定值 最大值
    輸入電壓(VAC) 180 220 265
    輸出電流(A) 2 4
    霍爾信號電壓(V) 5.5
    霍爾驅動電流(mA) 12
    外接電位器(Ω) 10K
    輸入模擬量電壓(VDC) 5
    速度控制范圍(RPM) 3000 20000





    環境參數



    環境因素 環境指標
    冷卻方式 自然冷卻或強制風冷
    使用場合 盡量避免粉塵、油霧以及腐蝕性氣體
    環境溫度 -20℃~+40℃
    工作溫度 70℃
    環境濕度 90%(無結露和水珠)
    震動 5.9m/s2Max
    存儲溫度                       0℃~60℃

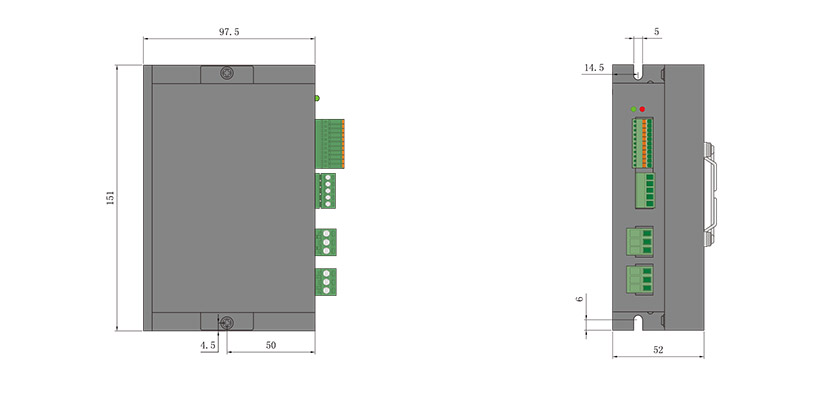

    安裝尺寸
    驅動器連接







    端子編號 信號種類 信號說明
    COM 控制信號   外接電源公共端(如:可接PLC24V輸出端口)
    PWM   脈沖頻率/占空比調速信號輸入端口,通過SW1,SW2撥碼設置調速模式
    GND   控制接地端口(公共端)
    SV   外部調速輸入端口,外部電位器調速時中間引出端連接此處,兩側分別接+5V與GND端口
    5V+   內置5V電壓端口,可接電位器用于外部調速
    SPEED   速度信號輸出端口,與電機的運轉轉速相應,輸出相對應的脈沖頻率,此端口為開漏輸出
    ALM   報警信號輸出端口,此端口為開漏輸出,無報警為高電平;報警為低電平
    ARST   故障復位輸入端口,當驅動器出現故障時,此端口接GND端會清除故障報警
    BRK   電機快速剎車信號端口,BRK端口與GND端口斷開,電機為快速剎車,短接閉合為正常運行
    EN   停止信號控制端,EN端口與GND端口斷開為電機緩慢停止,短接閉合為正常運行
    F/R   電機轉動方向控制端口,F/R端口與GND端口斷開,電機為順時針轉動,短接閉合為逆時針轉動
    REF+ 電機連接   直流無刷電機霍爾信號電源線
    HU、HV、HW   直流無刷電機霍爾信號HU、HV、HW
    REF-   直流無刷電機霍爾信號接地線
    U、V、W   直流無刷電機U、V、W相
    AC1 電源連接   交流電源接入端(電壓范圍:180~265VAC)
    AC2   交流電源接入端
    EG   可靠接地



    功能設定





    調速方式







    狀態指示·異常處理




    訂購:BLD03HR高壓無刷驅動器
